Как снизить затраты на охлаждение предприятия: 8 мер с расчётом

Затраты на охлаждение предприятия снижают восемь мер: свободное охлаждение, тёплый температурный график, частотное регулирование, адиабатика, водоподготовка, утилизация тепла, правильный подбор и сервис. Сильнее всех фрикулинг: на круглогодичной нагрузке 1000 кВт в Москве он экономит около 1,78 млн кВт·ч в год — 61 % электричества компрессоров, или 17,8 млн ₽ при тарифе 10 ₽/кВт·ч.

Цена холодильной машины — 5–15 % того, что предприятие потратит на охлаждение за 15 лет. Журнал FacilitiesNet оценивает начальную стоимость оборудования в 5–10 % затрат за жизненный цикл чиллерной станции, по нашим расчётам выходит до 15 %, смотря по схеме. Остальное забирают электричество, вода, сервис и запчасти. А выбирают охлаждение чаще всего по цене машины.

Все расчёты ниже — в киловатт-часах, деньги по тарифу 10 ₽/кВт·ч. При другом тарифе меняется только денежная строка.

Сколько экономит свободное охлаждение (фрикулинг)?

Свободное охлаждение, или фрикулинг (free cooling), — режим, в котором воду или гликоль охлаждает наружный воздух через драйкулер или градирню, а компрессор стоит. На нагрузке 1000 кВт круглый год, при графике воды 12/18 °C и схеме «градирня плюс пластинчатый теплообменник» в Москве это около 1,78 млн кВт·ч в год из 2,92 млн, которые потратил бы чиллер без фрикулинга.

Запас у нашего климата большой: по реанализу 2015–2024 годов мокрый термометр в Москве ниже 5 °C держится 4696 часов в год, или 54 % времени. В нашем расчёте дата-центра на 5000 кВт моноблок с фрикулингом давал около 4500 часов свободного охлаждения, а сезонный холодильный коэффициент (COP: киловатты холода на киловатт электричества) рос с 3,0 до 5,5.

Пример из практики — завод порошковой металлургии, 4,6 МВт холода с водой 7/12 °C. Летом работает абсорбционная машина Thermax, три градирни NCT отводят от неё тепло. Зимой машина отдыхает: две градирни охлаждают воду с 12 до 7 °C и через теплообменники отдают её прямо на производство.

Фрикулинг окупается там, где холод нужен зимой: дата-центры, технология, серверные. И следите за уставкой перехода: настройка по умолчанию съедает до трети бесплатных часов. Схемы подробно — в статье о чиллерах с фрикулингом.

Зачем поднимать температуру холодной воды?

Каждый градус подачи вверх сдвигает порог фрикулинга на градус и добавляет часы без компрессора. Переход с графика 7/12 °C на 12/18 °C в Москве добавляет около 0,46 млн кВт·ч экономии на мегаватт круглогодичной нагрузки — 4,6 млн ₽ в год.

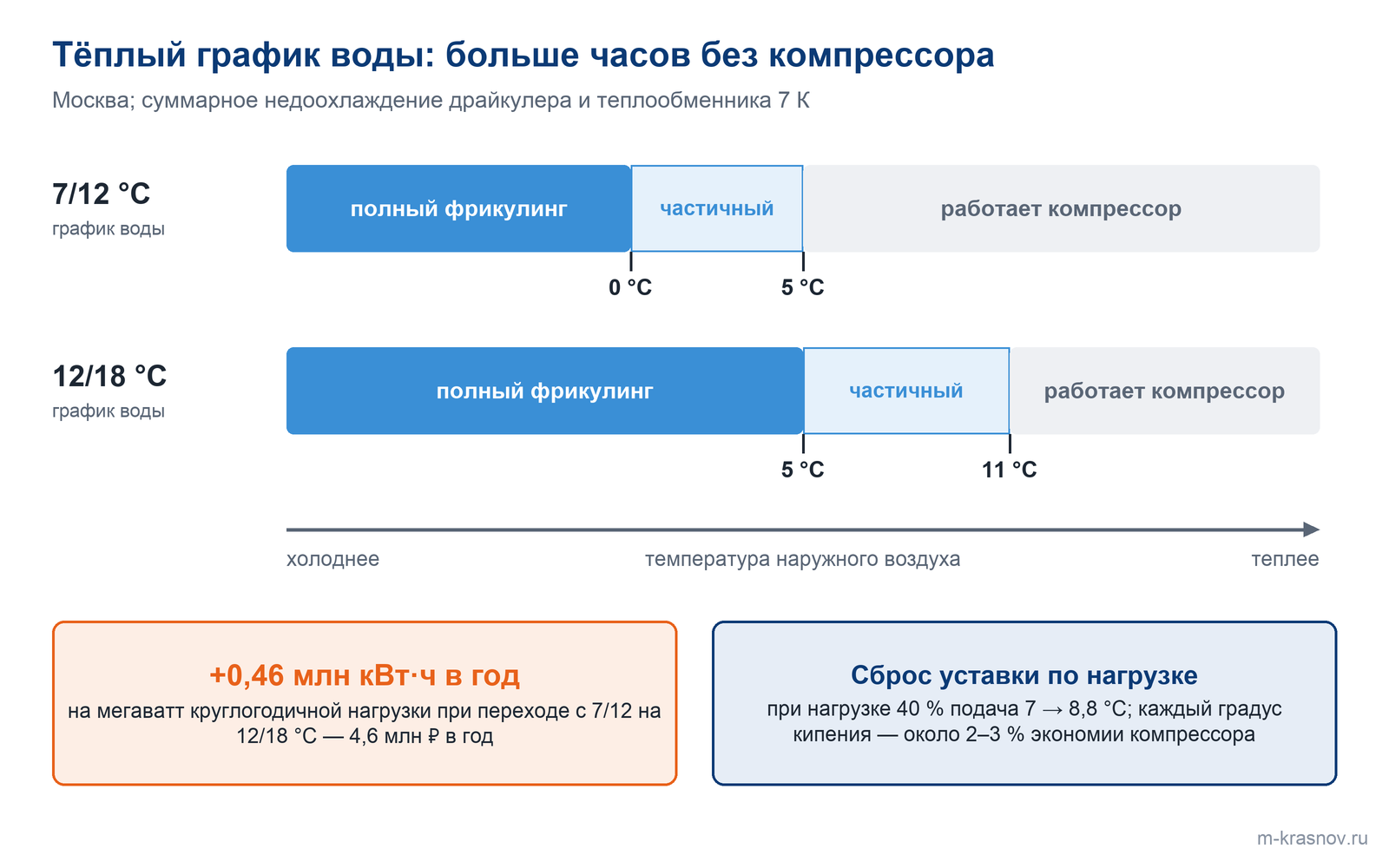

При графике 7/12 °C и суммарном недоохлаждении драйкулера и теплообменника 7 К частичный фрикулинг начинается ниже 5 °C на улице, полный — ниже 0 °C. При 12/18 °C пороги поднимаются до 11 и 5 °C.

Второй приём — сброс уставки по нагрузке (setpoint reset): при нагрузке 40 % контроллер поднимает подачу с 7 до 8,8 °C. Каждый градус повышения температуры кипения даёт около 2–3 % экономии компрессора. Ограничение: сброс вверх запрещён для потребителей, которые осушают воздух, иначе влажность в помещении поедет вверх.

Где частотное регулирование окупается быстрее всего?

Частотный преобразователь (ЧРП, устройство, которое плавно меняет обороты двигателя) быстрее всего окупается на вентиляторах градирен и вторичных насосах. На градирне с вентиляторами 60 кВт, работающей 8000 часов в год при средней потребности в воздухе 60 %, он экономит около 173 600 кВт·ч в год, или 1,74 млн ₽.

Работает закон куба: мощность вентилятора пропорциональна кубу скорости. Без частотника вентилятор ходит включениями и выключениями и в среднем берёт 36 кВт, на 60 % оборотов — 14,3 кВт с учётом потерь в преобразователе.

У насосов решает место датчика перепада давления. Во вторичном контуре на 172 м³/ч насос без преобразователя тратит 30 700 кВт·ч в год, с датчиком у насосной группы — 27 100, с датчиком на дальней ветке — 21 600 кВт·ч. Нижние границы: вентилятор градирни — не ниже 30 % скорости, насос первичного контура — не ниже минимального расхода через испаритель, обычно 40–50 % номинала.

Окупается ли адиабатическое охлаждение в средней полосе?

В Москве и Петербурге адиабатика окупается не годовой экономией энергии, а мощностью и надёжностью в жару. Адиабатическое предохлаждение (adiabatic pre-cooling) распыляет воду перед теплообменником воздушного конденсатора или драйкулера, и воздух остывает на 5–15 °C в зависимости от климата.

Минус 5 К на входе опускают конденсацию примерно на 5 К и экономят около 16 % мощности компрессора в жаркий час. Но часов выше 28 °C в Москве около 88 в год: для чиллера NASA43 с компрессорами 48 кВт это всего 0,7 тыс. кВт·ч. Зато машина остаётся в рабочей зоне, когда воздух выходит за расчётный: базовый диапазон наших моноблоков — до +35 °C, а абсолютный максимум в Москве по СП 131.13330 — 38 °C.

Риск, о котором говорят редко: адиабатический драйкулер — радиатор, на который подают воду. Неподготовленная вода разъедает алюминиевые ламели солями жёсткости, и через два года драйкулер можно потерять. Поэтому адиабатику мы ставим, когда у заказчика есть серьёзная водоподготовка и сильная служба эксплуатации.

Сколько денег уходит из-за плохой воды?

По нашему опыту, когда оборудование не выдаёт мощность, в девяти случаях из десяти виновата вода, а 1 мм накипи на теплообменнике — это минус 30 % производительности. Вторая статья потерь — продувка: испарение уносит чистую воду, соли остаются, и часть воды приходится сбрасывать.

Открытый контур 1000 м³/ч испаряет 12,6 м³/ч. Ручной кран, открытый «с запасом», держит два цикла концентрирования и сбрасывает 12,6 м³/ч, автоматика по электропроводности держит пять циклов и сбрасывает 3,15 м³/ч. Разница 9,45 м³/ч уходит и из подпитки, и в стоки: при условных тарифах 60 ₽/м³ за воду и 40 ₽/м³ за стоки это около 3,8 млн ₽ за 4000 часов мокрого сезона. Панель продувки с двумя водомерами окупается за сезон.

Бесплатная проверка: посчитайте циклы по электропроводности и по хлоридам. Хлориды в осадок не выпадают, и если по ним выходит 6, а по проводимости 4, часть солей уже осела в теплообменниках.

Как превратить бросовое тепло в холод?

Тепло от 80 °C — пар, горячую воду, выхлоп газопоршневой установки — превращает в холод абсорбционная холодильная машина (АБХМ). Ей нужно 5–10 кВт электричества на мегаватт холода против 300–350 кВт у компрессорной машины.

На заводе «Полиэф» компании СИБУР отработанный пар уходил в атмосферу, а кислоту охлаждал компрессорный чиллер на 1000 кВт, который постоянно потреблял 300 кВт. Мы поставили абсорбционную машину Thermax на этом паре: экономия 300 кВт, окупаемость несколько месяцев. При круглосуточной работе это до 2,6 млн кВт·ч в год.

АБХМ стоит рассматривать при нагрузке от 100 кВт холода и работе от 3000–4000 часов в год. Подробнее — в разделе об абсорбционных машинах и тригенерации. Если тепло нужно не в холод, а в отопление, есть абсорбционный тепловой насос: на 1 кВт привода он отдаёт в теплосеть 1,3–1,7 кВт. В Беларуси мы установили такой насос на 24 МВт.

Какие ошибки подбора съедают деньги годами?

Самая дорогая ошибка — выбрать схему отвода тепла по цене машины. На 1000 кВт холода и 3000 часах в год чиллер с воздушным конденсатором тратит примерно на 198 000 кВт·ч больше водяной машины на градирне — около 2 млн ₽ в год до вычета воды и обслуживания градирни. Воздушный конденсатор конденсирует при 46 °C, водяной — около 35 °C, а каждый кельвин стоит 1,8–4,0 % мощности компрессора.

1. Компрессор, который не нужен. Если технологии нужна вода теплее расчётного мокрого термометра плюс 4 К, её охладит градирня без чиллера. Как её подобрать — в статье о выборе промышленной градирни.

2. Сравнение по полной нагрузке. Машина с COP 5,0 и IPLV (показатель частичной нагрузки) 6,3 экономит 39 683 кВт·ч в год против машины с COP 5,2 и IPLV 5,6.

3. Градирня, подобранная «по холоду». На неё приходит тепло конденсации: при COP 5 это 1,2 кВт на киловатт холода.

4. Насос «с запасом». Без регулирования он гонит лишнюю воду, а прикрытый затвор гасит лишний напор за счёт электричества.

Что даёт сервис в деньгах?

Сервис возвращает деньги тем, что машина дольше держит паспортное потребление и не встаёт летом. Капремонт компрессоров на десятом году стоит половину цены машины, гликоль меняют каждые 3–5 лет, и эти строки закладывают в стоимость владения с первого дня.

На первом пуске давления, перегрев, переохлаждение, температуры и ток пишут в журнал. Через год это эталон для сервисного инженера: по отклонению видно загрязнение теплообменника раньше, чем упадёт мощность. В гликолевых контурах проверяют концентрацию: слабый раствор — это не «чуть хуже держит мороз», а резкий рост коррозии.

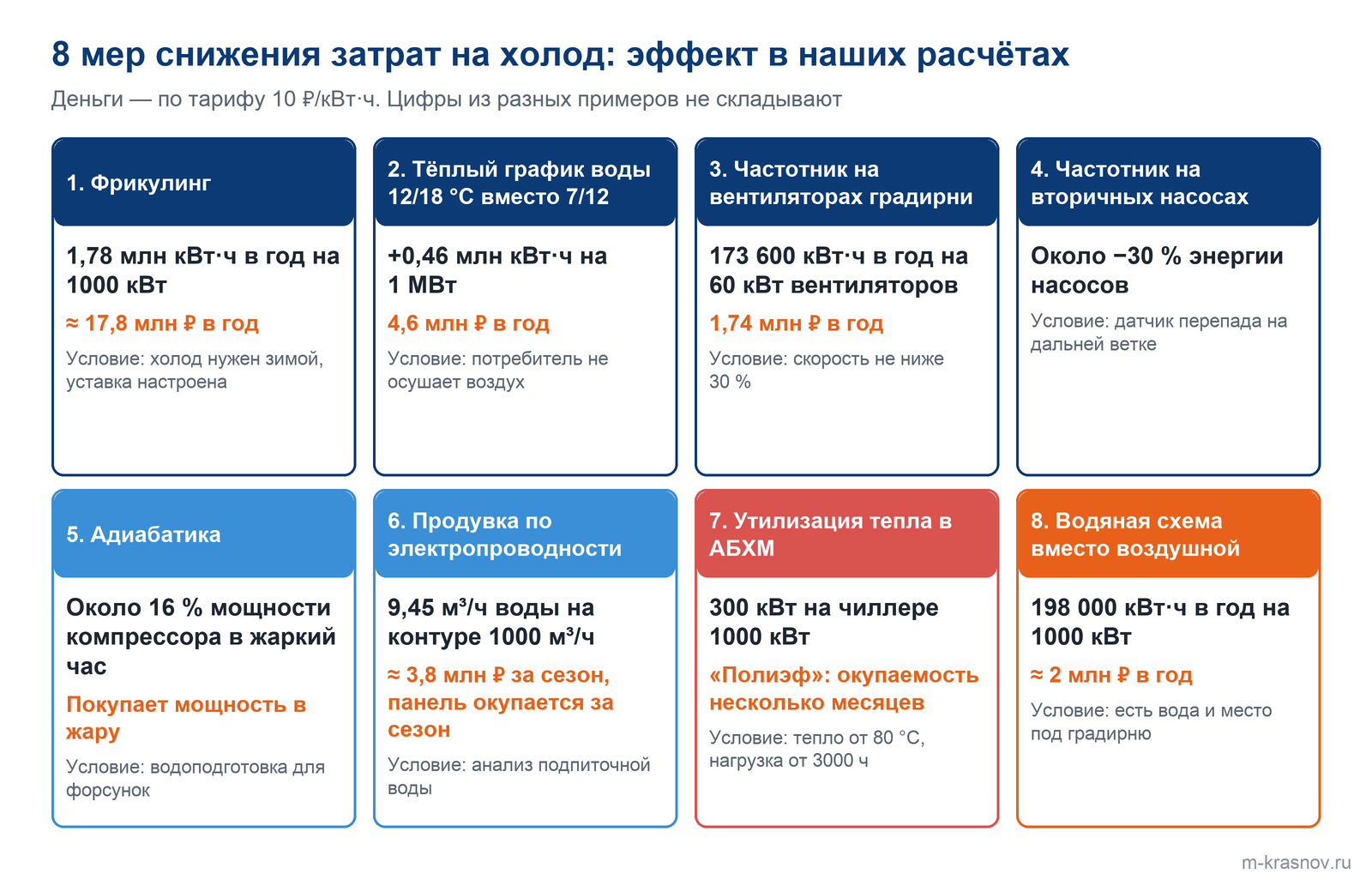

Какая мера даёт больше: сравнение восьми мер

Мера	Эффект в наших расчётах	Главное условие
Фрикулинг	1,78 млн кВт·ч в год на 1000 кВт, график 12/18 °C, Москва	Холод нужен зимой, уставка настроена
Тёплый график воды	+0,46 млн кВт·ч на 1 МВт при переходе 7/12 → 12/18 °C	Потребитель не осушает воздух
Частотник на вентиляторах градирни	173 600 кВт·ч в год на 60 кВт вентиляторов	Не ниже 30 % скорости
Частотник на вторичных насосах	около −30 % энергии насосов	Датчик перепада на дальней ветке
Адиабатика	около 16 % мощности компрессора в жаркий час	Водоподготовка для форсунок
Продувка по электропроводности	9,45 м³/ч воды на контуре 1000 м³/ч	Анализ подпиточной воды
Утилизация тепла в АБХМ	300 кВт на чиллере 1000 кВт	Тепло от 80 °C, нагрузка от 3000 ч
Водяная схема вместо воздушной	198 000 кВт·ч в год на 1000 кВт	Есть вода и место под градирню

Цифры из разных примеров складывать нельзя: фрикулинг и тёплый график считаются на одних и тех же часах. Итог по своему объекту дают одним расчётом всей станции.

Что в итоге

1. Машина — 5–15 % затрат на охлаждение за 15 лет, поэтому варианты сравнивают по стоимости владения, а не по цене чиллера.

2. Крупнее всего на круглогодичной нагрузке экономит фрикулинг: около 61 % электричества компрессоров на объекте 1000 кВт в Москве.

3. Частотники окупаются там, где меняется расход: на вентиляторах градирен и во вторичных контурах с датчиком на дальней ветке.

4. В средней полосе адиабатика покупает мощность в жару, а не годовую экономию.

5. Пар и горячая вода в абсорбционной машине снимают с сети почти всю мощность компрессора: 5–10 кВт на мегаватт холода против 300–350.

Частые вопросы

С чего начать снижение затрат на холод?

С замера. Нужны годовое потребление холодильной станции в киловатт-часах, график нагрузки по месяцам и температура воды, которую на самом деле просит технология. Без этих цифр любая мера — догадка.

Можно ли снизить затраты одной автоматикой?

Частично да. Уставка фрикулинга, сброс уставки воды по нагрузке, перенос датчика перепада на дальнюю ветку и продувка по электропроводности не требуют замены машин. Google и DeepMind в 2016 году передали управление охлаждением дата-центров нейросети и снизили расход энергии на охлаждение до 40 %.

Окупается ли фрикулинг на кондиционировании офиса?

Обычно нет. Офисное кондиционирование зимой почти не работает, холодных часов с нагрузкой мало, и насосы с клапанами фрикулинга добавят больше, чем сэкономят.

Что выгоднее: градирня или драйкулер?

Градирня охлаждает до мокрого термометра и даёт более холодную воду, но тратит воду и требует водоподготовки. Драйкулер воды не тратит, но охлаждает только до сухого термометра. Если на площадке есть подготовленная вода и служба эксплуатации, градирня обычно дешевле в эксплуатации.

Источники

• Thomas Bakane, FacilitiesNet: Chillers: Examine Life-Cycle Costs.

• Google DeepMind, 2016: DeepMind AI reduces Google data centre cooling bill by 40%.

• ASHRAE Climatic Design Conditions 2021; СП 131.13330 «Строительная климатология».

• CTI ESG-151 — частотные приводы вентиляторов градирен; AHRI 550/590 — показатель IPLV.

• Опыт и расчёты «Энергии холода»: часы фрикулинга по реанализу ERA5 2015–2024, расчёт ЦОД на 5000 кВт, объекты «Полиэф» и завод порошковой металлургии; тариф 10 ₽/кВт·ч.
