Как выбрать промышленную градирню: открытая, закрытая или гибридная

Промышленную градирню выбирают по трём вопросам: какая температура воды нужна летом, можно ли пускать уличный воздух в технологический контур и есть ли на площадке вода. Открытая градирня даёт самую холодную воду, но на контуре 1000 м³/ч забирает до 16,8 м³/ч подпитки. Закрытая держит контур чистым, а гибридная с оребрённым змеевиком в холодный сезон работает без воды.

Статья для директора и главного инженера завода. Мы производим открытые и закрытые градирни, драйкулеры и чиллеры, поэтому мне, по большому счёту, всё равно, что вы выберете. Важно другое: ошибку в типе аппарата потом не исправить подбором модели.

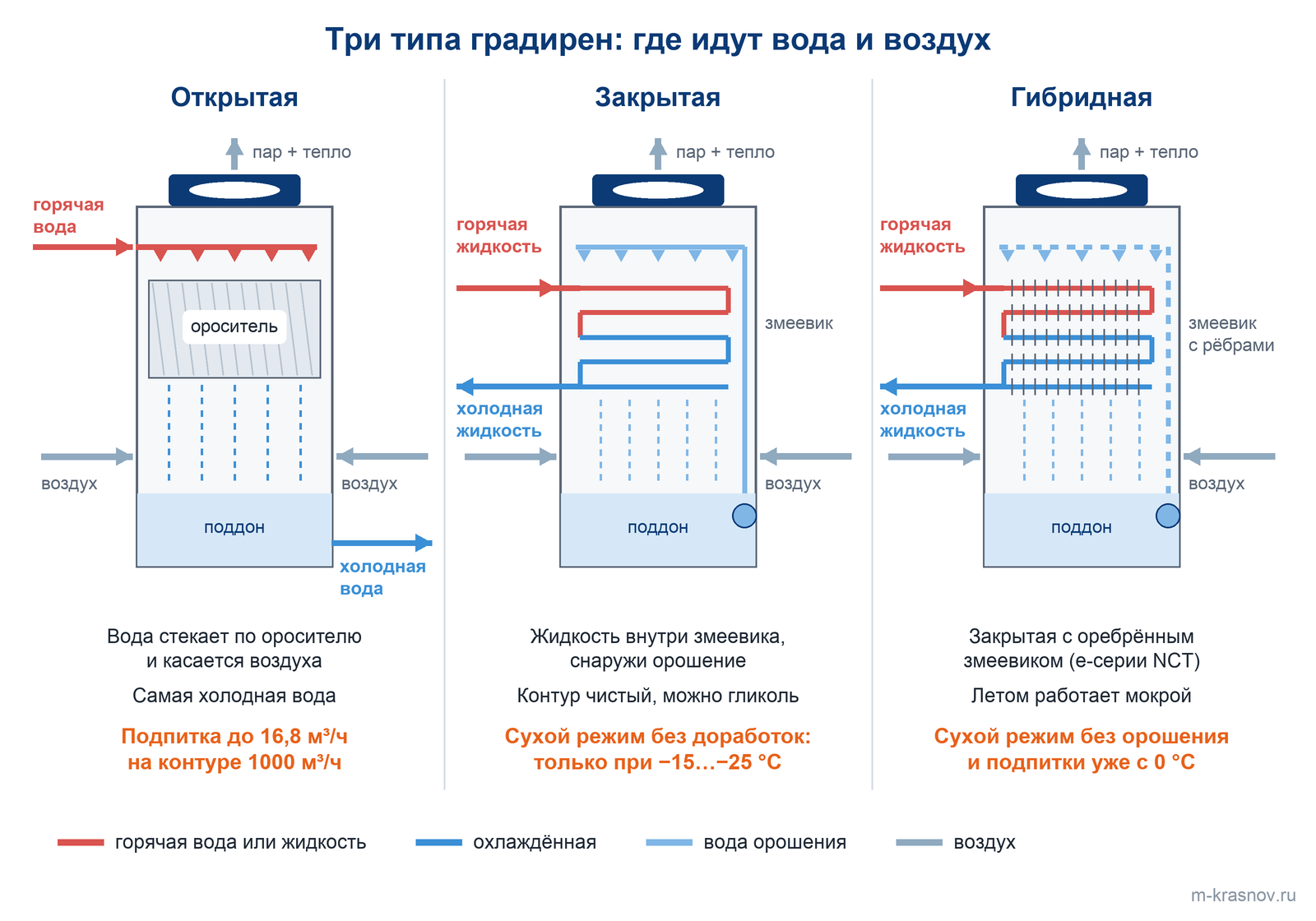

Чем отличаются открытая, закрытая и гибридная градирня?

Открытая градирня — это испарительный охладитель, в котором вода из технологии стекает по оросителю и напрямую контактирует с воздухом. Часть воды испаряется и уносит тепло, поэтому открытая градирня даёт самую холодную воду при самом компактном аппарате.

Закрытая градирня — это аппарат, в котором охлаждаемая жидкость идёт внутри змеевика, а снаружи змеевик орошается своей водой из поддона. Два контура не смешиваются: воздух не касается технологической воды, внутри можно держать гликоль.

Гибридная градирня — это закрытая градирня, которая летом работает мокрой, а в холод выключает орошение и охлаждает жидкость одним воздухом. В линейке NCT это e-серии: буква «e» означает оребрённый змеевик, и по каталогу такая градирня работает без орошения с 0 °C. Закрытая градирня с гладким змеевиком без доработок уходит в сухой режим только при −15…−25 °C.

Частый компромисс — открытая градирня плюс пластинчатый теплообменник. Технология получает чистую воду, но на 2–4 °C теплее, а теплообменник зарастает грязью открытого контура. Оправдан он при очень больших расходах или когда открытая градирня уже стоит.

Какую температуру воды может дать градирня летом?

Любая испарительная градирня охлаждает воду до температуры мокрого термометра плюс недоохлаждение (approach). Мокрый термометр — это температура, которую покажет термометр, обёрнутый мокрой тканью на ветру; ниже неё вода не опустится ни в одной градирне мира. Для Москвы расчётный мокрый термометр около 22 °C при сухом 30 °C, и в жизни градирня выдаёт мокрый термометр плюс 3–4 градуса.

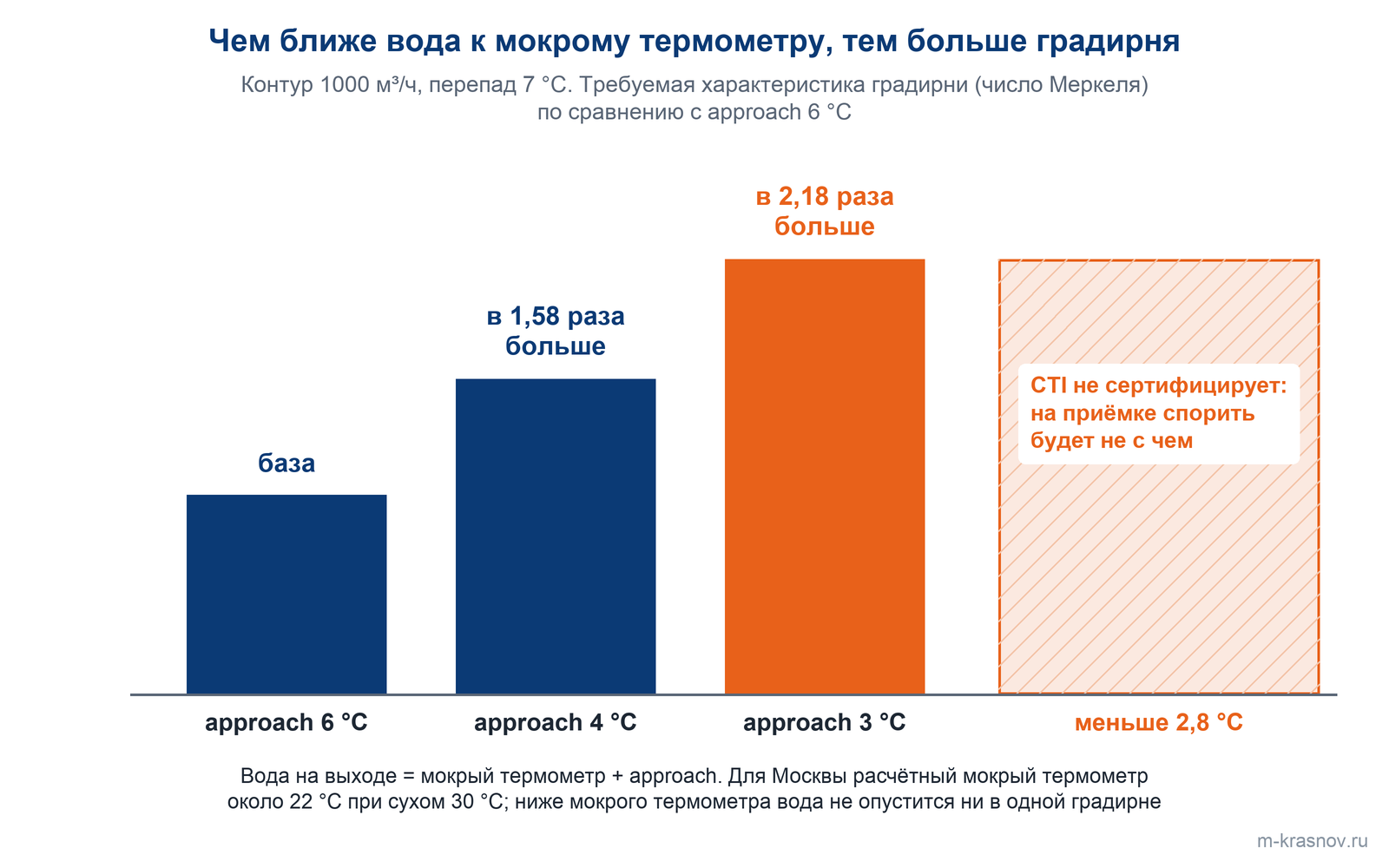

Approach сильнее всего влияет на размер аппарата. На контуре 1000 м³/ч с перепадом 7 °C переход от approach 6 °C к 4 °C требует в 1,58 раза большей характеристики градирни (числа Меркеля), а к 3 °C — в 2,18 раза. Approach меньше 2,8 °C Cooling Technology Institute (CTI) вообще не сертифицирует, и на приёмке спорить будет не с чем.

Недавно подписчик канала спросил: «градирню считали на +27 °C, а летом она даёт +30 °C, это брак?». Почти всегда это ошибка подбора: взяли мокрый термометр «как в среднем по лету», и в жаркие влажные часы градирня свои +27 °C не даст. Расчётный мокрый термометр берут для города объекта по СП 131.13330.2025 «Строительная климатология» и письменно согласуют обеспеченность.

Если нужна вода 7–15 °C, это работа чиллера, а градирня снимает тепло с его конденсатора. Подбирают её на тепло конденсации: чиллер на 1000 кВт холода с компрессорами 200 кВт отдаёт на градирню 1200 кВт.

Когда заводу нужна закрытая градирня, а не открытая?

Закрытая градирня нужна, когда технологический контур должен остаться чистым: фармацевтика, электроника, стекольные печи, конденсаторы чиллеров и абсорбционных машин. Она же нужна, если в контуре гликоль, если рядом жильё с жёсткими требованиями к уносу и парению, и если потребители стоят на 10–15 м выше градирни. В последнем случае открытая схема даёт разрежение в обратной линии, воздух в трубах и слив системы при остановке насоса.

Открытая градирня остаётся правильным выбором для металлургии, машиностроения и пищевых производств, где контур может быть «грязным» и вода на подпитку есть. Пыль и пух из воздуха оседают в воде, поэтому фильтрация и водоподготовка обязательны.

Цена ошибки хорошо видна на объекте, который мы обслуживаем: две абсорбционные машины и открытые градирни. Грязная вода забивала фильтры так быстро, что эксплуатация снизила расход насосов конденсатора ниже проектного, лишь бы не чистить фильтры каждые 30 минут, и машины потеряли холод. Заказчик начал жалеть, что не поставил закрытую градирню. Многие жалеют, но в тендере не готовы платить дороже.

Закрытая — не значит без воды и без химии: вода орошения испаряется так же, approach больше, чем у открытой, а накипь на змеевике прямо снижает мощность.

Сколько воды нужно градирне и что делать, если воды мало?

Открытая градирня испаряет около 1 % расхода на каждые 7 °C перепада (ASHRAE Handbook, глава 40), а в летний максимум — до 0,18 % расхода на 1 °C. На контуре 1000 м³/ч с охлаждением 35 → 28 °C это 8141 кВт тепла, 12,6 м³/ч испарения и 16,8 м³/ч подпитки при четырёх циклах концентрирования.

За год по реальному профилю нагрузки тот же контур берёт около 69 тыс. м³ подпитки, а по летнему максимуму на весь год вышло бы 134 тыс. м³. Разница почти вдвое решает, хватит ли лимита водоканала. Как считать и сокращать подпитку, я разобрал в статье сколько воды расходует градирня.

Закрытая градирня летом тратит столько же воды на орошение. Экономию даёт только гибридный режим: e-серия в межсезонье и зимой работает сухой и не берёт подпитку. Если воды на площадке нет совсем или нет права на водозабор, испарительная градирня не подходит: тогда сравнивают градирню и драйкулер, в том числе адиабатический.

Как климат и зима меняют выбор градирни?

Температура, при которой закрытая градирня справляется без орошения, зависит от зимней нагрузки сильнее, чем от модели.

Учебный расчёт для градирни на 8150 кВт летней нагрузки (жидкость 35 → 28 °C, условный коэффициент теплопередачи в сухом режиме 200 кВт/°C):

Зимняя нагрузка, доля летней	Нагрузка, кВт	Переход в сухой режим ниже, °C
30 %	2445	+19,3
50 %	4075	+11,1
70 %	5705	+3,0
100 %	8150	−9,3

Если зимой производство работает на половину мощности, градирня перестаёт тратить воду уже с +11 °C, а на полной нагрузке — только в мороз. Поэтому в опросный лист дают нагрузку по сезонам, а не одну летнюю точку.

В холодном климате решает и тип вентилятора. У серий с центробежным вентилятором внизу (VR, HR) колесо и двигатель стоят в сухом отсеке: колесо не обмерзает. Градирни VR работают зимой в Мурманске, Воркуте и Улан-Удэ.

Зима — ещё и бесплатный холод. На заводе порошковой металлургии мы поставили абсорбционную машину Thermax и три градирни NCT на 4,6 МВт холода с водой +7/+12 °C. Летом градирни отводят тепло машины, а в холодный сезон машина стоит, и две градирни охлаждают воду с +12 до +7 °C через теплообменники прямо для производства.

Как площадка и шум ограничивают выбор?

Площадка ограничивает градирню двумя вещами: воздухом, который ей нужен, и шумом, который она даёт. Градирня у стены или в колодце дышит собственным тёплым выхлопом, и по опубликованным данным такая рециркуляция всего на 1,1 °C отнимает до 19 % производительности.

Минимальный отступ от сплошной стены считают по скорости воздуха на входе в зазор: не больше 1,5 м/с, для центробежных вентиляторов с диффузором — 2 м/с. Для модуля с расходом воздуха 40 м³/с это 2,5 м от стены с осевым вентилятором и 1,9 м с центробежным. Стэнфордское руководство для запаса на ветер даёт не меньше 9 м.

Шум проверяют по ночной норме: у жилых домов это 45 дБА по СанПиН 1.2.3685-21. Градирня с паспортными 68 дБА на 10 м укладывается в неё только на 141 м, а с вентилятором на 70 % оборотов ночью — уже с 58 м. Шумоглушители закладывают в подбор сразу: после монтажа их почти невозможно добавить.

Для кровли конструктору передают не сухую массу из каталога, а аварийную: у градирни VR-2-3 это 8010 кг против 4010 кг сухой.

Во что обходится градирня в эксплуатации?

Эксплуатацию градирни определяют электричество вентиляторов, вода с водоподготовкой и состояние оцинкованного металла. Самая дешёвая в тендере градирня часто обходится дороже всех.

Центробежный вентилятор в пике потребляет на 20–30 % больше осевого, но с частотным регулированием среднегодовое потребление почти равно. Градирни VA с одним осевым вентилятором большого диаметра — самые экономичные по электричеству в нашей линейке. Частотный привод окупается на любой серии: при 60 кВт установленной мощности, 8000 часах работы и средней потребности в воздухе 60 % он экономит около 174 тыс. кВт·ч в год, это 1,74 млн ₽ при тарифе 10 ₽/кВт·ч.

Водоподготовка обязательна и для открытой градирни, и для контура орошения закрытой. Новая оцинковка первые 8 недель должна работать при pH 7,0–8,0 и кальциевой жёсткости 100–300 мг/л, чтобы покрыться защитной плёнкой. Типовая программа стороннего водоподготовщика держит pH 8,5–9,0 и за один-два сезона съедает покрытие, рассчитанное на много лет. Без водоподготовки накипь, биология и коррозия убивают даже хорошую градирню за пару лет.

Как выбрать градирню: сравнение вариантов

Критерий	Открытая	Открытая + теплообменник	Закрытая	Гибридная (закрытая e-серии)
Вода в июле	Самая холодная	Теплее открытой на 2–4 °C	Близко к открытой, по подбору	Как у закрытой
Чистота технологического контура	Контакт с воздухом	Чистая, теплообменник зарастает	Чистая	Чистая
Гликоль в контуре	Нельзя	Только во втором контуре	Можно	Можно
Подпитка	Испарение + продувка	Как у открытой	Только на орошение	Летом как у закрытой, зимой без воды с 0 °C
Зима	Меры против обмерзания	То же + защита теплообменника	Гликоль или сухой режим	Сухой режим, нет парения
Площадь	Меньше всех	Больше: три узла	Мало	Мало
Водоподготовка	Обязательна	Обязательна	Обязательна для орошения	Обязательна для орошения
Типичный объект	Металлургия, машиностроение, пищевые заводы	Действующая открытая + новый чистый потребитель	Фарма, электроника, стекло, чиллеры, АБХМ	То же, плюс жильё рядом и дефицит воды

Что в итоге

1. Тип градирни выбирают по трём вопросам: нужная летняя температура воды, допустим ли контакт технологической воды с воздухом и есть ли вода на подпитку. Модель подбирают потом.

2. Градирня не охладит воду ниже мокрого термометра. Approach меньше 2,8 °C не сертифицирует CTI, а переход с 6 °C на 3 °C увеличивает требуемую характеристику градирни в 2,18 раза.

3. Закрытая градирня окупает доплату там, где грязная вода бьёт по дорогому оборудованию: конденсаторы чиллеров и абсорбционных машин, печи, фарма.

4. Гибридная закрытая градирня экономит воду только в холодный сезон, и порог сухого режима зависит от зимней нагрузки.

Частые вопросы

Какую температуру воды даст градирня в Москве летом?

Испарительная градирня даёт мокрый термометр плюс approach. При расчётном мокром термометре около 22 °C реальная вода — 25–28 °C в зависимости от размера аппарата. Каталоги NCT указывают охлаждение до +23…+24 °C летом, точную цифру даёт подбор на ваш режим.

Нужна ли водоподготовка закрытой градирне?

Да. Вода орошения испаряется так же, как в открытой градирне, соли садятся на змеевик, а горячеоцинкованный змеевик без пассивации покрывается белой ржавчиной. Нужны продувка, дозирование реагентов и режим пассивации на первые 8 недель.

Можно ли регулировать мощность закрытой градирни выключением орошения?

Нет. Сухой режим — сезонный, а не способ регулирования: при попеременном смачивании и высыхании змеевика растёт накипь, а мощность скачет. Мощность ведут вентиляторами, а в мороз при сухом режиме поддон опорожняют.

Источники

• ASHRAE Handbook — HVAC Systems and Equipment, 2024, глава 40 «Cooling Towers»: испарение около 1 % расхода на 7 °C перепада.

• Cooling Technology Institute, STD-201RS: пределы сертификации тепловых характеристик, approach не меньше 2,8 °C.

• СП 131.13330.2025 «Строительная климатология».

• СанПиН 1.2.3685-21, таблица 5.35: нормы шума на территории у жилых домов.

• Stanford University, HVAC Water Chillers and Cooling Towers: отступ градирни от зданий.

• Каталоги и подборы градирен NCT 2026 года, опыт и расчёты «Энергии холода».
